專為各種電爐提供電源的變壓器。工業用電爐變壓器大致可分為3類：電阻爐變壓器、電弧爐變壓器和感應爐變壓器。
一、電阻爐變壓器
給用于鋼鐵冶煉的電弧爐供電的專用變壓器。容量大，結構復雜，技術要求較高。其副邊電壓低，一般從數十伏到數百伏，并要求能在較大范圍內調節；副邊電流往往達數千至數萬安。此外在鋼鐵冶煉中,熔化期需要功率大,要求變壓器能在2小時內有20%的過載能力。在煉鋼過程中，由于爐料的倒塌容易造成電極短路，所以電弧爐變壓器的原邊應串入限流電抗器，或使其具有較大的阻抗，以限制短路電流。
2、間接調壓法：帶串聯變壓器的間接調壓方法。 主變壓器1是一臺三繞組變壓器（見多繞組變壓器），1繞組是高壓繞組,接到電網；2繞組是帶抽頭的繞組，通過分接開關與串聯變壓器Ⅱ的原繞組4串聯；3繞組與串聯變壓器Ⅱ的副繞組5串聯，對電爐負載供電。通過分接開關改變串聯變壓器Ⅱ的原邊電壓，能使3、5繞組輸出的電壓發生變化。接到負載上的3、5繞組，一般只有1～2匝，通常由銅或鋁板制成8字形線圈。
三、殼式電爐變壓器
《結構特點》

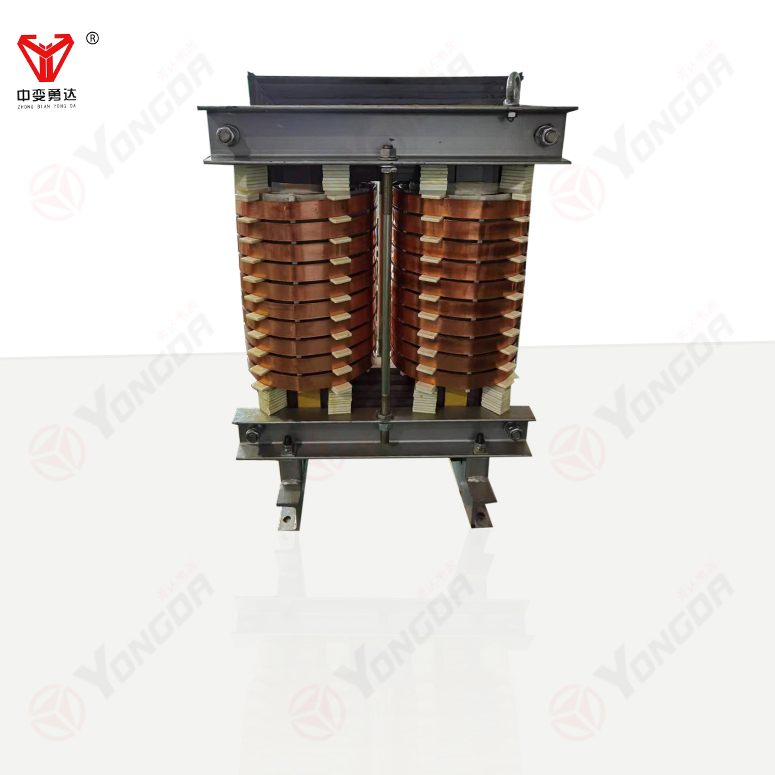

電爐變壓器
1、鐵心
殼式電爐變壓器的鐵心為全斜接縫的框形結構。其鐵心寬度窄，散熱條件好，結構簡單。
2、繞組
殼式電爐變壓器的繞組為與心柱截面形狀相同的矩形。低壓繞組用整塊銅板制造，散熱條件好，出頭為焊接結構；高壓繞組為餅
式結構。繞組排列一律采用交錯式。每組內的高壓線段與低壓線段應具有相等的磁勢，其輻向尺寸應基本相等。理論上將低壓線
段放在兩端，因其對鐵心的絕緣距離小。但是為了使變壓器短路阻抗小些，需要多個漏磁組才能達到要求，而低壓線段放在兩端
會使漏磁組數受到限制，所以有時將高壓線段放在兩端。在調壓過程中，為了使線段配置得對稱并保證磁勢平衡，調壓線段通常
采用多路并聯，從而保證各漏磁組阻抗相等，各路低壓線段的電流也相等。
3、冷卻方式
殼式電爐變壓器一般采用強迫油導向循環、強迫水冷卻或強迫油導向循環、強迫風冷的冷卻方式。由于殼式變壓器在油箱和器身之間可以方便地設置隔板，使冷卻后的變壓器油強迫從線餅間流過，油流均勻、各部分溫差小、散熱效果好，可使最熱點溫度降低5℃左右，增加變壓器的額外
過載能力。
由于殼式變壓器的繞組完全被鐵心所屏蔽，受外力作用而損傷的可能性較小，所以可根據器身形狀，采用適合形狀的油箱，從而使變壓器的
理論計算表明，殼式變壓器的輻向電磁力是很小的。軸向電磁力雖然比較大，但當漏磁組較多時，也能使其明顯降低。殼式變壓器的繞組完
全被絕緣件所包圍，鐵心又包圍它們，鐵心與油箱用木撐條卡緊，整個器身緊固牢靠。短路力通過絕緣件、鐵心直接傳至油箱，不像心式結
構的繞組支撐面少，所以，殼式變壓器的機械強度高。
由于殼式變壓器繞組的線餅少，而且輻向尺寸大，因此線餅間電容較大，而對地電容卻很小，所以當沖擊電壓作用到殼式變壓器上時，起始
電壓基本為線性分布，電壓梯度大為減少。同時由于殼式變壓器的固有電容較大，使得繞組電壓振蕩的時間加長，暫態電壓在繞組達到幅值之前就已經衰減，因此，殼式變壓器繞組具有很好的耐受過電壓沖擊的性能。
殼式變壓器的每一相可分成若干個漏磁組，且線餅輻向尺寸大，阻抗可設計為2%一3%，其機械力和負載損耗亦小。由于變壓器無功功率大
為減少，電爐功率因數自然增加。
由于分相調壓的三相磁通不對稱，所以心式變壓器必須采用五柱鐵心。但在殼式變壓器鐵心中，每一相已經有一個獨立磁路，磁路的不對稱
不影響鐵心的設計。
