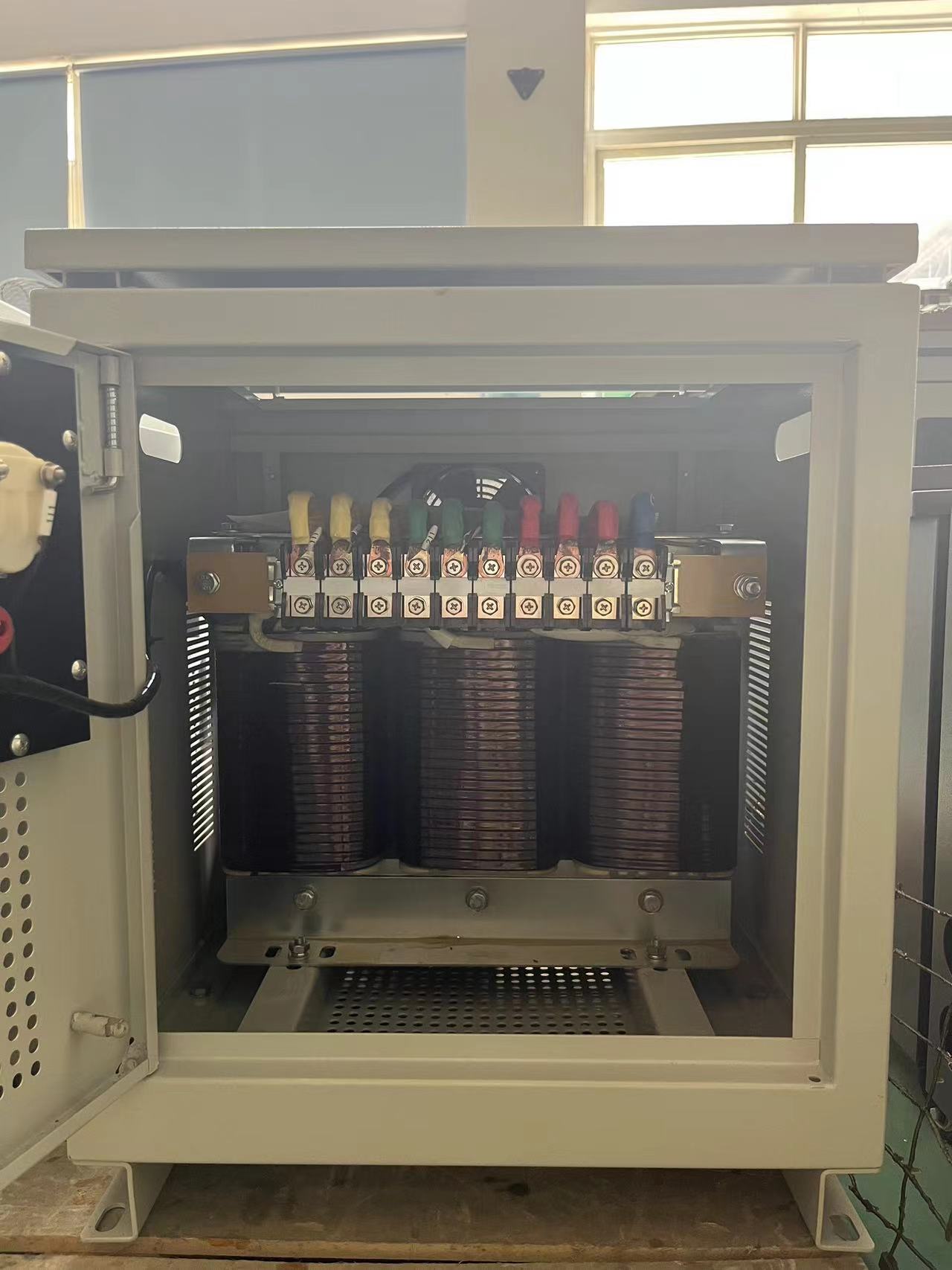

三相干式變壓器的工作原理是基于電磁感應定律來改變電壓。
1.三相干式變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件包括初級線圈、次級線圈和鐵心（磁芯）。其工作原理是將一組繞組繞在磁鐵芯上，通過改變輸入繞組與輸出繞組的匝數比例，實現電壓的升降。當輸入繞組的匝數比輸出繞組的匝數少時，輸出電壓會升高；反之亦然。因此，干式變壓器可以實現從380V到1140V的電壓轉換。
2.三相干式變壓器使用空氣作為冷卻介質，沒有油來實現絕緣，這種變壓器的主要結構包括磁路部分和繞組部分。磁路部分由硅鋼片等磁性材料組成，用于導磁并產生磁通；繞組部分由線圈組成，通過互感作用實現電壓的變換。在繞組上，通常采用多層絕緣紙或絕緣片進行絕緣和隔離。
3.三相干式變壓器的連接方式有多種，包括星形、三角形和鋸齒形連接，這些連接類型的共同點是變壓器的相位端子在高壓側標記為1U、1V和1W，在低壓側標記為2U、2V和2W。任何代表繞組中性點的連接點標記為1N或2N。星形連接主要用于低電壓和高電壓以及低電流，三角形連接主要用于高額定電流和低電壓，而鋸齒形連接主要用于相間及中性點可能出現負荷不平衡的場合。
