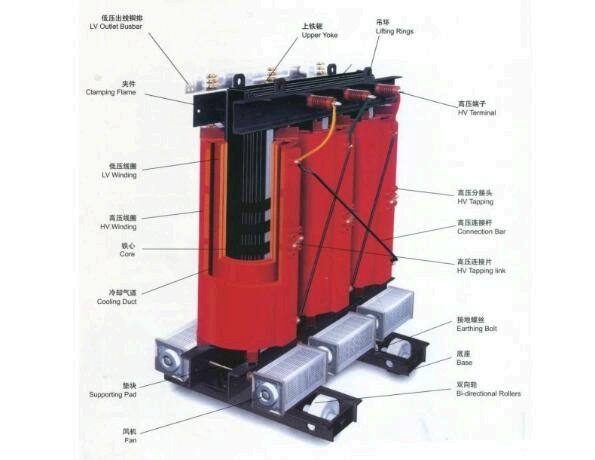

三相干式變壓器主要原理就是電磁感應，利用了電磁間的相互感應來變換電壓、電流和阻 抗。它的主要構成部件是初級線圈、次級線圈還有次新。目前，這種變壓器正在被廣泛的用到了電氣設備的電源上面。它的工作原理就是電磁互感應，三相干式變壓器的組成結構主要是這樣 的。 1、器身 也就是電氣本身，主要包括了鐵芯、繞組和絕緣這三個組成部分。 2、變壓器油 變壓器油是三相干式變壓器不能夠或缺的一個重要組成部分。 3、油箱 跟一般的變壓器差不多，油箱也是部件之一。 4、冷卻裝置 變壓器的冷卻裝置一直都格外重要，尤其是這種用在電氣設備中的變壓器，冷卻裝置的安全 系數尤其重要。 5、調壓裝置 為了適應不同場合的需求，調壓裝置的設置就是為了使得變壓器能夠很好的適應各種電壓需 求情況。 6、保護裝置 這個裝置是一個統稱，包括了吸濕器、安全氣道、氣體繼電器、儲油柜和測溫裝置。 7、出線套管 這個是個常規部件，但也是這種變壓器不能夠沒有的部件之一。
重要組成部件詳細 1、鐵心材料： 變壓器使用的鐵心材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電 性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器 的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片 的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000， 2、繞制變壓器通常用的材料有 漆包線，沙包線，絲包線，最常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有 足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下最好用Q2型號的高強度的聚脂漆包 線。 3、絕緣材料 在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器 框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。 4、浸漬材料： 變壓器繞制好后，還要過最后一道工序，就是浸漬絕緣漆，它能增強變壓器的機械強度、提 高絕緣性能、延長使用壽命，一般情況下，可采用甲酚清漆作為浸漬材料。

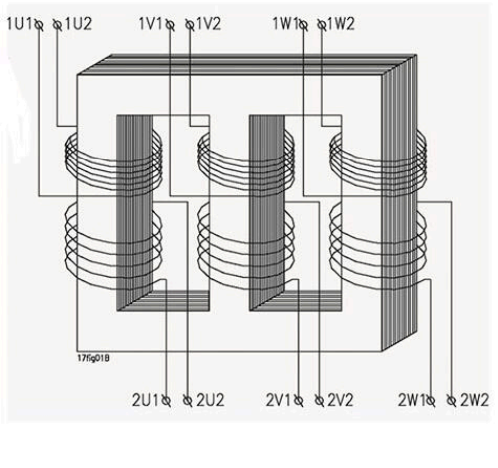

理論上，三相干式變壓器的工作原理類似于三個單獨的單相變壓器，其共有支路，其中外支 路的磁路比中心支路的磁路長。
在三相干式變壓器中，我們可以通過從星形連接到三角形連接來改變變換。在混合連接的情 況下，一次側和二次側的主電壓之比不等于匝數之比。變換比的計算方法是，在空載情況下，主 一次電壓和二次電壓之比與匝數之比無關。 讓我們討論三種最常見的干式變壓器連接： 勇達三相干式變壓器連接方式：星形、三角形和鋸齒形連接 三相變壓器的繞組可以有多種連接方式：星形、三角形或鋸齒形連接。連接類型必須在變壓 器的銘牌上指定。星形、三角形或鋸齒形連接用字母Y、D和Z表示最高電壓側，Y、D和Z表示最 低電壓側。如果中性點連接到單獨的端子，則高壓側的代碼應為YN或ZN，低壓側的代碼應為Y N或ZN。所有連接類型的共同點是，變壓器的相位端子在高壓側標記為1U、1V和1W，在低壓 側標記為2U、2V和2W。任何代表繞組中性點的連接點標記為1N或2N。 星形連接 在星形連接的情況下，三個繞組在其端點連接在一起。連接點代表繞組的中性點。高壓側用 Y表示星形連接，低壓側用Y表示星形連接。主要用途：此連接類型用于低電壓和高電壓以及低 電流。

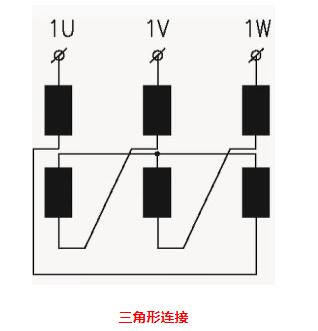

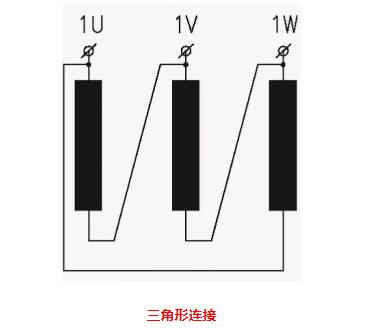

三角形連接 在這種情況下，繞組的兩端如圖所示連接在一起。我們可以看到兩端連在一起。三角形連接 用D或D表示。主要用途：此連接方式主要用于高額定電流和低電壓。
曲折連接 每相由不等邊的兩個相等的繞組組成。因此，每個支路上有兩個相位的一部分，每個支路上 的一個繞組在端點處連接在一起。Z或Z表示之字形連接。這種連接類型需要比星形或三角形連 接多15.5%的繞組，從而產生更大和更昂貴的變壓器。主要用途：主要用于相間及中性點可能出 現負荷不平衡的場合

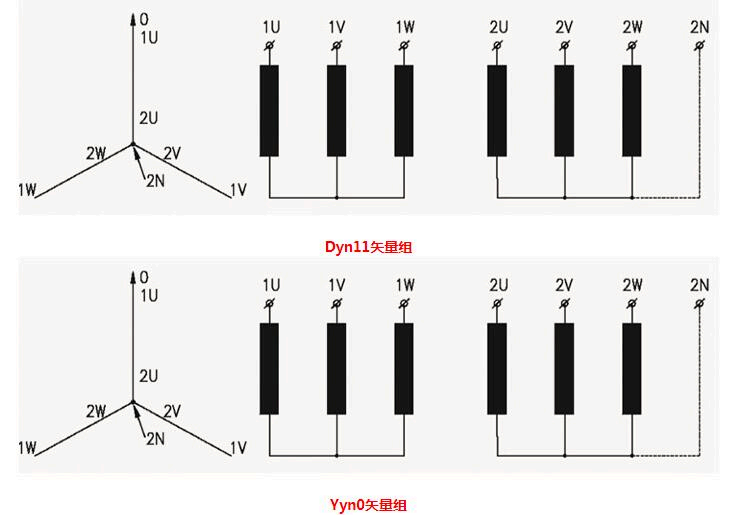

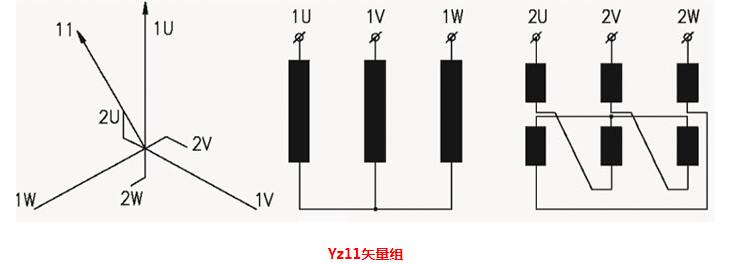

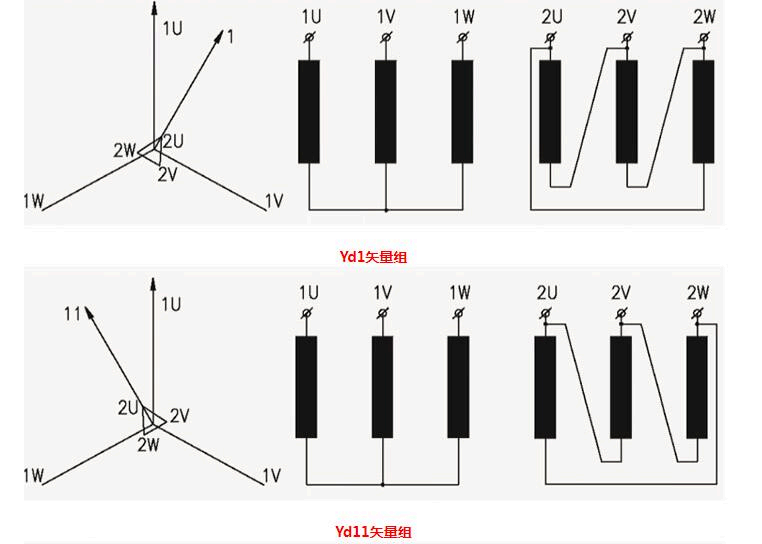

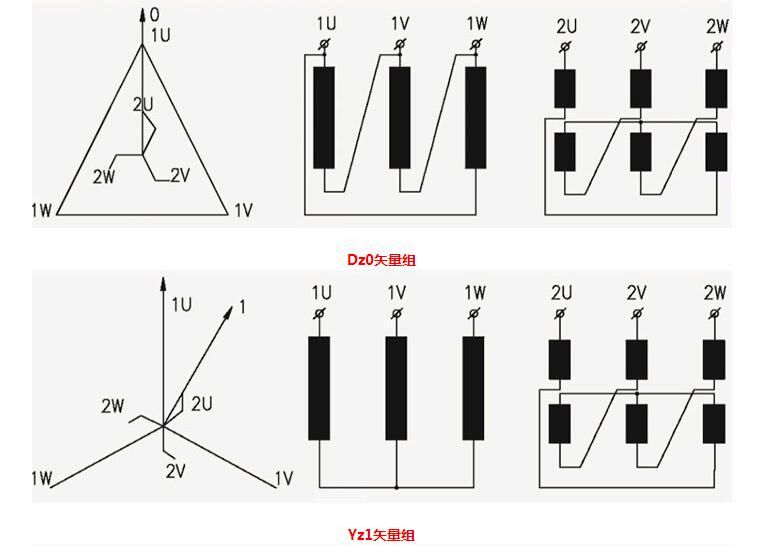

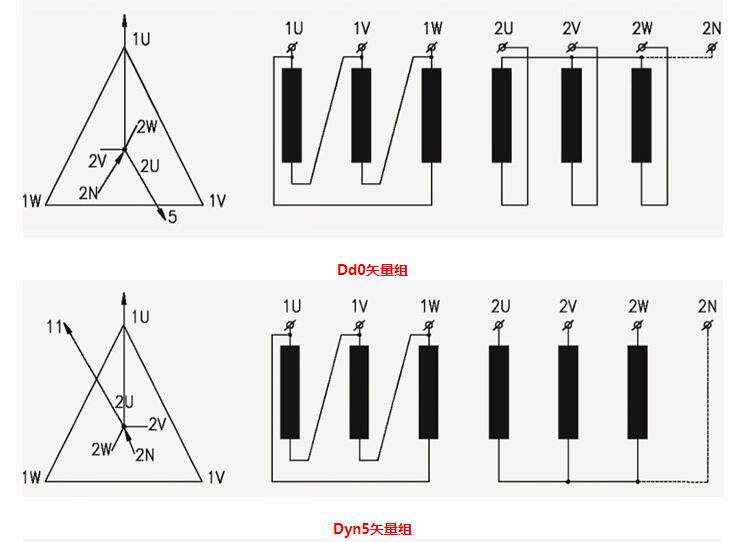

矢量組 勇達三相變壓器中所有繞組的連接由矢量群符號表示。此符號通過數字索引（例如Dny11 ）表示繞組連接及其相對相位位移。矢量組的數值指標來自于當高壓繞組（1U）的相電壓手在 12點鐘時相電壓手（2U）所處的時鐘小時圖。系統相序應為1U、IV、1W或R、s和T。以下是 最常見的三相連接：Dd0、Dyn5、Dyn11、Yyn0、Yd1、Yd11、Dz0、Yz1和Yz11
